Dari reservoir ke permukaan, dengan fisika yang dilewatkan simulator standar

Insight menjalankan reservoir, sumur, katup, dan riser sebagai satu sistem terkopel. Dengan Auto-couple aktif, iterasi Picard menyinkronkan inflow (reservoir) dengan outflow (sumur + katup + riser) di setiap periode jadwal, konvergen ke tekanan annulus yang konsisten secara mandiri yang memenuhi fisika depletion dan lift. Indeks produktivitas diperbarui dari periode ke periode dari drawdown teramati. Tanpa serah-terima manual antar alat.

• -Satu solve terkopel dari batuan reservoir ke kepala sumur
• -Iterasi Picard di setiap periode jadwal untuk konsistensi mandiri
• -Indeks produktivitas diperbarui dinamis dari drawdown teramati
• -Jadwal multiperiode memodelkan umur sumur penuh

Insight hadir dengan dua solver reservoir, dapat dipilih per kasus. Solver zonal analitik membangun matriks pengaruh di ruang Laplace dan membalikkan ke waktu, cukup cepat untuk sweep batch dan penyaringan, cukup ketat sehingga zona berinteraksi dengan benar melalui reservoir. Solver finite-difference 3D numerik menggunakan grid sel berjenjang dan mendukung bidang permeabilitas stokastik untuk studi heterogenitas penuh. Input batuan, fluida, dan completion yang sama memberi makan kedua solver.

• -Solver zonal analitik, cukup cepat untuk sweep penyaringan batch
• -Solver finite-difference 3D dengan grid sel berjenjang
• -Bidang permeabilitas stokastik untuk studi heterogenitas
• -Input batuan, fluida, dan completion bersama di kedua solver

Insight memecahkan persamaan Navier-Stokes penuh di annulus antara sand screen dan dinding formasi. Ini adalah ruang tempat fluida dari reservoir bercampur, terpisah di bawah gravitasi, dan mengalir lateral menuju alat pengendali aliran masuk. Simulator reservoir standar memperlakukan ruang ini sebagai satu node, sedangkan Insight memecahkan bidang aliran 3D detail.

• -Dinamika fluida komputasi 3D penuh di celah annulus
• -Gaya gravitasi, gesekan, dan inersia diselesaikan secara simultan
• -Aliran multi-fasa dengan interaksi minyak, air, dan gas
• -Menangkap zona resirkulasi dan stagnasi antar alat

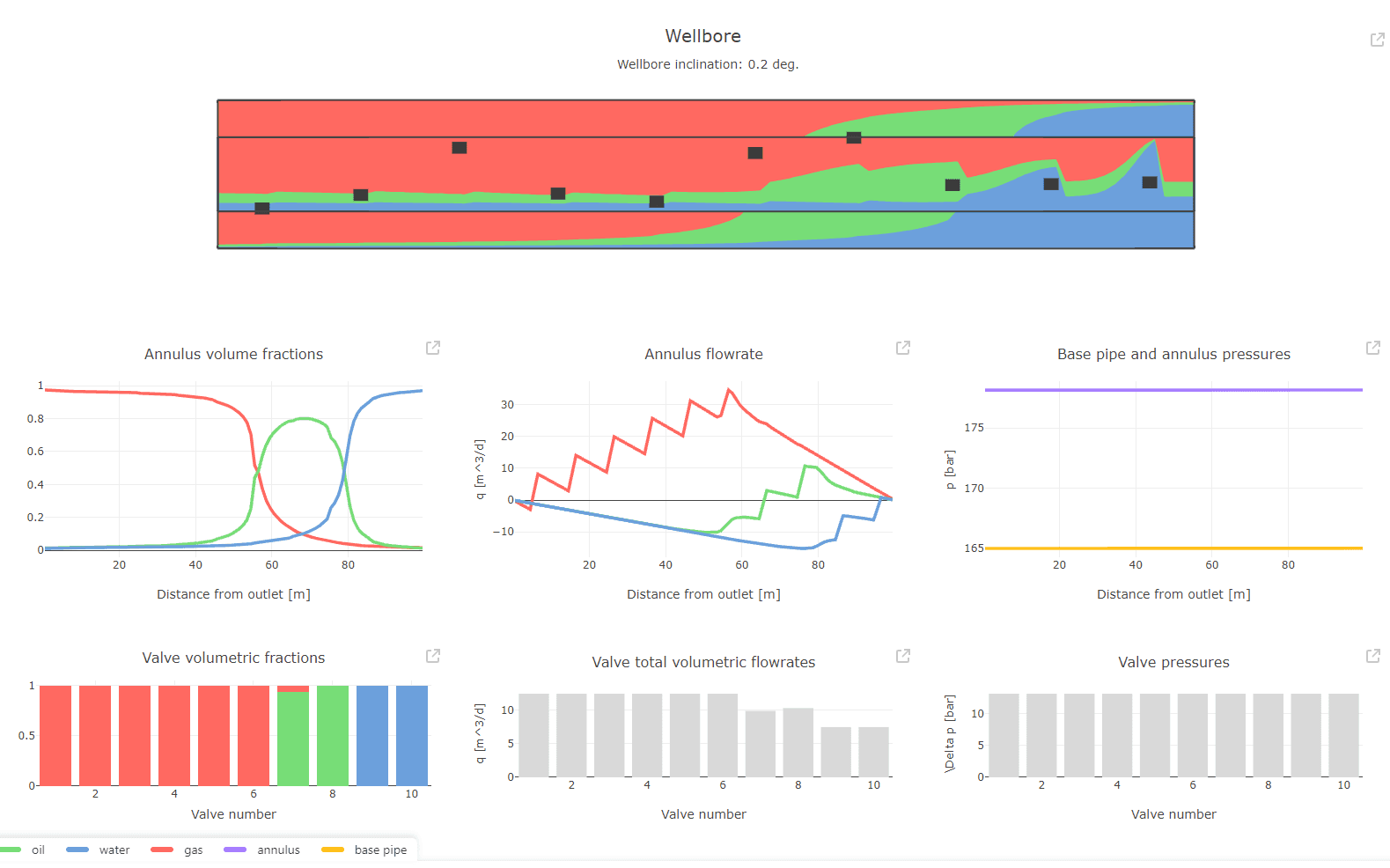

Pada sumur horizontal dan deviasi, gravitasi memisahkan minyak, air, dan gas di annulus. Air cenderung ke sisi bawah, gas ke sisi atas, dan minyak terdistribusi di antara keduanya. Segregasi ini menentukan fasa fluida mana yang mencapai setiap alat pengendali aliran masuk, dan oleh karena itu bagaimana alat berkinerja. Insight memodelkan segregasi ini secara eksplisit, memperhitungkan inklinasi sumur, laju aliran, densitas fluida, dan geometri completion.

• -Stratifikasi minyak-air-gas yang didorong gravitasi di annulus
• -Sensitif terhadap inklinasi sumur, bahkan deviasi kecil pun penting
• -Memperhitungkan sifat fluida: densitas, viskositas, tegangan permukaan
• -Menunjukkan bagaimana pola segregasi berubah di sepanjang sumur

Alat pengendali aliran masuk tidak beroperasi secara terisolasi. Pembatasan aliran yang diciptakan oleh satu alat mengubah bidang tekanan di annulus, yang memengaruhi aliran yang tiba di alat tetangga. Alat otonom, AICD dan AICV, merespons fasa fluida yang mereka lihat, yang sendiri ditentukan oleh pola segregasi yang dibentuk oleh alat-alat hulu. Insight menangkap perilaku terkopel ini.

• -Kopling alat-ke-alat melalui bidang tekanan annulus
• -Respons katup otonom bergantung pada komposisi fluida lokal
• -Alat hulu memengaruhi pola segregasi hilir
• -Kritis untuk memprediksi kinerja lapangan AICD/AICV nyata

Menjalankan CFD penuh di seluruh sumur dengan ratusan joint completion akan memakan waktu komputasi berhari-hari. Insight menyelesaikan ini dengan metode upscaling yang ketat: simulasi CFD detail dijalankan pada tingkat alat, lebih halus dari satu joint, lalu hasilnya di-upscale secara sistematis untuk merepresentasikan sumur penuh dalam simulator reservoir. Model upscaled mempertahankan fisika segregasi annulus dan interaksi katup sambil berjalan 3.000.000 kali lebih cepat daripada CFD komersial setara.

• -CFD tingkat alat menangkap fisika aliran lokal pada resolusi tinggi
• -Upscaling sistematis mempertahankan efek segregasi annulus
• -Menghasilkan faktor koneksi dan tabel katup untuk simulator reservoir
• -Percepatan komputasi 3.000.000× vs CFD komersial (Ansys Fluent)

Pendekatan legacy untuk simulasi completion menggabungkan solver sumur jaringan pipa steady-state dengan asumsi aliran-tercampur di setiap simpul. Annulus direduksi menjadi pipa satu dimensi dan fasa diasumsikan bercampur seketika, yang menciutkan bidang fasa 3D tersegregasi menjadi rata-rata curah. Setiap kurva respons AICD dan ambang shut-off AICV dievaluasi pada fluida inlet yang salah. Studi yang dibangun di atas simulasi aliran-tercampur secara rutin memprediksi kontrol air dan gas yang tidak dapat diberikan completion fisik. Insight mengganti asumsi pencampuran dengan CFD pada skala alat, divalidasi terhadap Ansys Fluent, dan mempertahankan fisika itu sampai ke ekspor simulator reservoir.

• -Memecahkan bidang kecepatan dan fasa 3D di annulus, bukan pipa 1D tercampur
• -Tanpa asumsi pencampuran lengkap di simpul
• -Respons alat yang bergantung fasa dievaluasi pada inlet tersegregasi nyata
• -Divalidasi terhadap CFD komersial penuh, bukan terhadap aproksimasi lain
